DRS(Disaster Recovery System)

출제정보

토픽 이름	DRS(Disaster Recovery System)
분류	MG > BCP > DR(S)(Disaster Recovery System)
키워드(암기)	Mirror, Hot, Warm, Cold site, HA, FTS, IP SAN, DWDN, RSO, RTO, RPO, RCO
암기법(해당경우)	미핫웜콜, 하피드(HA, FTS, IP SAN, DWDN), 4R

번호	문제	회차
1	BCP(Business Continuity Plan)와 DRS(Disaster Recovery System)를 비교하시오	응용 86회 2교시
2	DRS(Disaster Recovery System) 구축과 관련하여   가) 구축방식 및 구축을 위한 요건   나) 구축절차, 구축시 고려사항   다) 대량의 Transaction을 처리해야 하는 시스템의 가동센터와  DR센터 간의 거리가  100km 이상되는 환경에서 실시간 Transaction의 정합성을 보장하기 위한 DRS구축방안에 대해 기술하시오.	응용 84회 2교시
3	BCP(Business Continuity Planning)를 위한 DR(Disaster Recovery)센터의 기술형태의 유형인, ①Mirrored site ②Hot site ③Warm site ④Cold site란 무엇인가	관리 77회 1교시
4	BCP, DRS의 구축 방안	응용 74회 3교시
5	8. 재해복구 시스템(DRS)의 구축 유형 및 주요 지표(RPO, RTO, RSO, RCO)에 대하여 설명하시오.	합숙_2019.01.5일차



I. 업무 연속성을 유지할 수 있는 체계, DRS의 개요

가. DRS(Disaster Recovery System)의 정의

- 정보시스템에 대한 비상 대비체계 유지와 각 업무 조직 별 비상사태에 대비한 복구계획 수립을 통한 업무    연속성을 유지할 수 있는 체제



나. DR의 필요성

- 고베대지진, 911테러, 2003년 인터넷 대란 등 재해 장애 상황에서 재해 복구를 통한 서비스의 연속성 필요

- 업무 중단으로 인한 기업 손실 및 신뢰도 하락을 방지

- SK C&C 화재로 인한 카카오톡 등 서비스 다운 사태, 재해 복구를 통한 서비스 연속성 확보 필요성

II. DRS의 구성도 및 기술요소

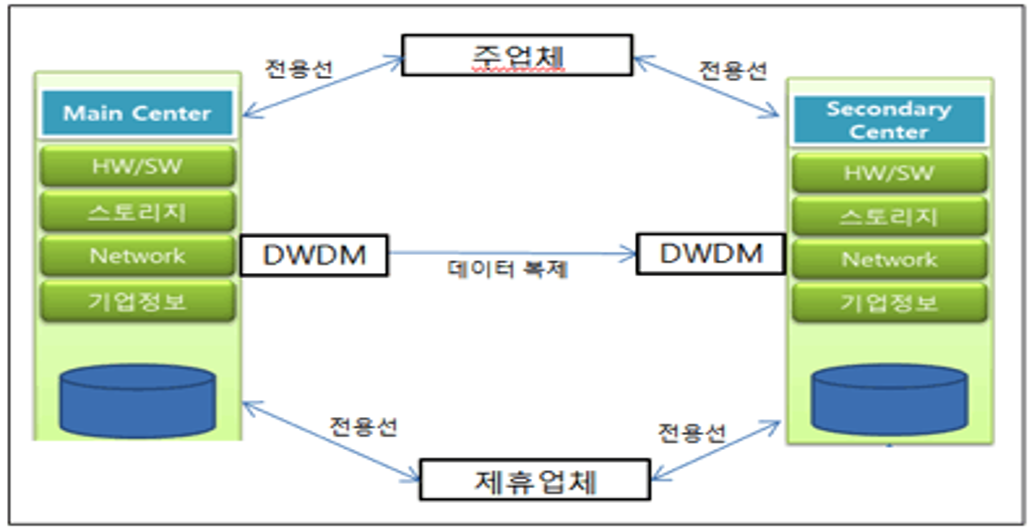

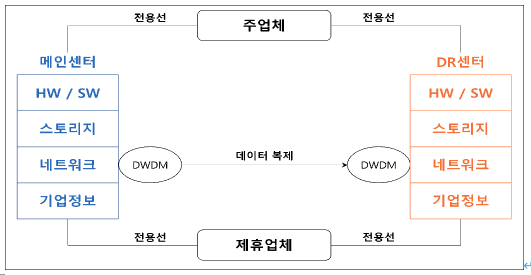

가. DRS의 구성도





- 메인센터와 재해복구센터 간의 이중화된 IT센터를 구축

- 대용량 데이터 복제를 위한 양단간 DWDM 장치가 필요하며 복제 솔루션을 통해 실시간 데이터 전송

- 주 센터와 DR센터 간 이중화, 실시간 동기화 통해 장애 발생 시 업무 연속성 확보

- DR 센터는 100KM 이상의 원격지에 구축하는게 이상적이나 제약 상 국내 환경 고려하여 구축



 나. DRS 기술요소

기술 요소	설명
HA(High Availability)	- 최단 복구를 위한 H/W Clustering 또는 Stand-By 형태
FT (Fault Tolerant)	- 실시간 복구가 가능한 Dual 시스템
IP-SAN	- SAN Traffic을 IP Packet에 실어 전송
DWDM	- Dense Wavelength Division Multiplexing 고속의 Data 전송을 위한 통신,고밀도파장분할다중화



III. DRS 의 구축 절차 및 구축 유형

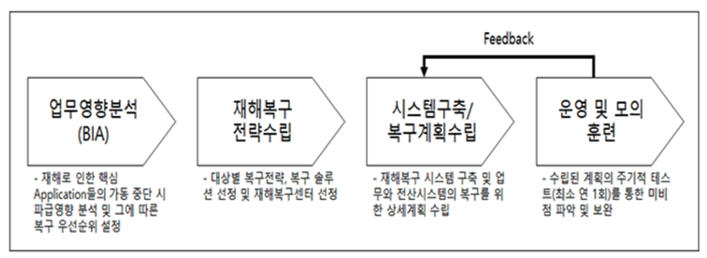

가. DRS 구축 절차

가. DR센터 유형

구분	내용	목표시간
Mirror Site	- 양 센터에서 동시에 데이터를 처리 및 운영하며, 재해발생 시 즉시 대체 가동	RTO = 0
Hot Site	- 주 전산센터와 거의 동일한 수준의 자원 확보 - 데이터 실시간 이중화	RTO <= 2H
Warm Site	- 주요업무처리를 위한 일부 장비를 구비하고, 재해발생 시 주요 업무만 복구하여 운영하는 형태	RTO <= 1W
Cold Site	- 기본시설만 확보하고 재해 발생 시 전산기기 및 네트워크를 구축하여 대체 가동	수개월

구분	내용	특징
Mirror Site	- Active상태, 실시간 동시 서비스 제공	- 신속한 업무, 높은 안전성 - 높은 초기 투자비용, 유지보수 비용 - RTO 즉시
Hot Site	- Standby상태, 재해 발생 시 동기화	- 높은 가용성, 주기적인 테스트와 구성의 유연성 - 높은 비용, 보안 문제 - RTO: 수시간 이내
Warm Site	- 주요업무처리를 위한 일부 장비 구매, 재해 발생 시 주요 업무만 복구하여 운영	- 구축 및 유지보수 비용 저렴 - 데이터 다소의 손실 발생 - RTO: 수일~수주
Cold Site	- 기본시설만 확보, 재해 발생 시 시스템 구축하여 운영	- 구축 및 유지보수 비용 가장 저렴 - 복구 신뢰성 낮음 - RTO: 수주 ~ 수개월





나. 운영형태별 DR센터 유형

유형	내용	장단점
상호계약형	- 유사기관 간에 상호 백업 방식 - 평소 상호 원조 관계를 갖고 비상시 지원하는 형태	- 장점: 신규투자비용 절감 - 단점: 상호시스템 변경 작업 종속, 자체 운영 업무 생산성 저하 위험
공동이용형	- 여러 기관이 공동 출자하여 백업센터 건립 운영	- 장점: 공동 투자에 따른 비용 절감, 운영 요원 공동 활동 가능 - 단점: 지역적 재해 발생 시 백업 센터를 동시에 사용하면 자원 사용에 제약 발생 가능성
외부위탁형	- 재해 복구 전문 서비스 기관에 위탁 운영	- 장점: 신규 투자비용 저렴, 전문자원기술 활용 가능 - 단점: 보안 문제, 서비스 기관의 도덕적, 기술적 신뢰성
독자구축형	- 독자적인 백업센터 구축/운영	- 장점: 데이터 보안 유지, 독자적 기술적용 용이, 재해시 즉시 대처 용이 - 단점: 막대한 구축 비용 소요, 자체 운영 요원 필요



IV. 재해복구 구축 절차

- 각 업체별 상황에 맞는 RTO(Recovery Time Objective, Downtime을 허용할 수 있는 최대시간) 및   RPO(Recovery Point Objective, 재해발생시 Data loss 량을 시간으로 환산)를 산정

  - IT Consolidation 을 통하여 TCO를 절감

V. 재해복구 전략수립

가. 이상적인 재해복구 센터 위치

- 재해복구센터는 지진, 전쟁, 홍수 등을 고려하여 100Km 이상의 원격지에 구축하는 것이 이상적이나,  국내의 환경(지진발생 가능성이 낮음)을 고려하여 재해 발생시 영향을 받지 않는 지역에 각 기관이 선정. 금감원 ‘금융기관 IT부문 비상대응방안’ (2001.10월)



나. DRS 전략 수립 시 고려사항

유형	설명
RSO	- 재해발생 시 업무중요도에 따른 복구해야 할 범위 정의
RTO	- 재해발생 시 복구까지 소요되는 시간
RPO	- 재해발생 시 데이터 손실을 수용할 수 있는 시점
RCO	- 네트워크 복구 범위를 의미

단계	설명
RSO	. Recovery Scope Objective : 복구 요구 대상 . 재해 발생 시 복구되어야 할 범위 정의 . 원격지 단순 데이터 백업
RTO	. Recovery Time Objective : 복구 요구 시간 . 서비스 복구 까지 걸리는 최대 허용 시간 . RTO가 낮을수록 재해에 대한 내성은 감소되나 비즈니스 운영비용증가
RPO	. Recovery Point Objective : 복구 요구 지점 . 서비스 재 구동 시 데이터 손실 수용할 수 있는 시점
RCO	. Recovery Communication Objective . 네트워크 복구 수준. . 지역 지점, 주요 영업점, 전 영업점
BCO	. Backup Center Objective . 재해복구 센터 유형 선정.

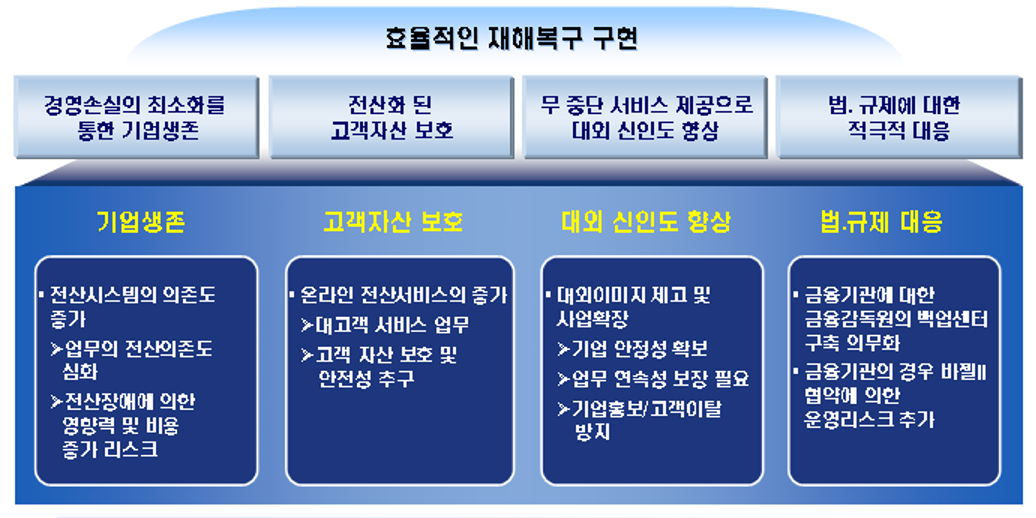

VI. DRS 구축 효과
